DGS50/127L(A)礦用隔爆型LED巷道燈 工礦燈 煤安證詳細介紹

產品簡介

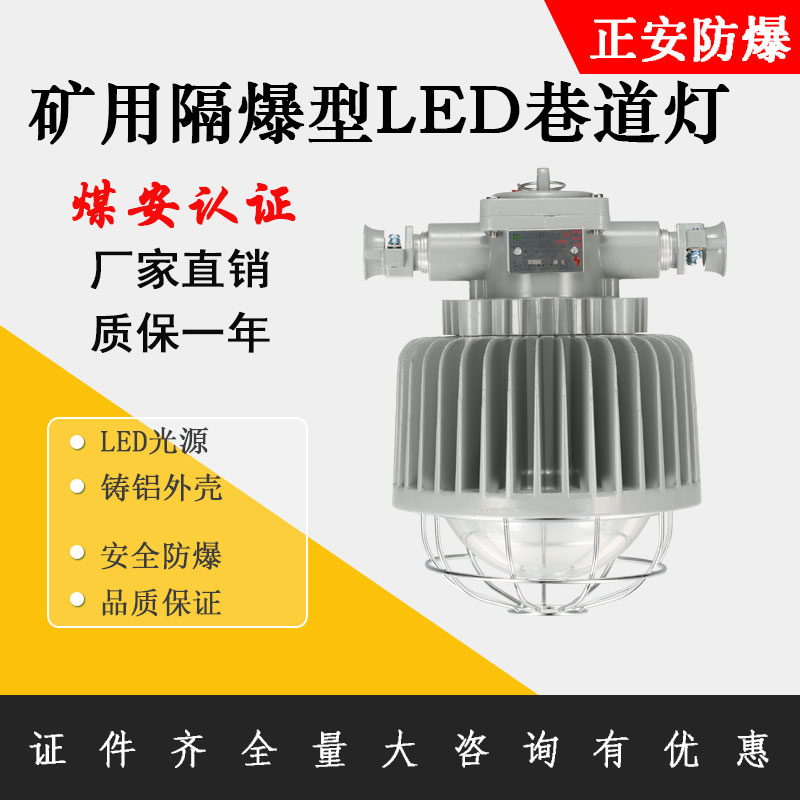

DGS50/127L(A)礦用隔爆型LED巷道燈 工礦燈 煤安證

產品品牌：正安防爆  防爆標志：Exd IIB T4防護等級：IP54Keywords：LED巷道燈，礦用LED巷道燈，DGS50W礦用LED巷道燈：

詳細介紹

概述

 適用于具有甲烷或煤塵爆炸危險的煤礦井下巷道硐室照明用的燈具，嚴禁用于采掘工作面。

優點

a、LED光源、穿透力強、照度高、抗震強；

b、獨特的散熱技術、壽命長、免維護；

c、安裝簡單、易操作；

d、保護齊全、功率恒定、安全可靠；

e、性能優越、節能。

用途及使用條件

1、該燈具適用于具有甲烷或煤塵爆炸危險的煤礦井下巷道硐室照明用。

2、使用條件：

a、周圍環境溫度不高于-20℃~40℃，氣壓為0.8~1.1×105Pa;

b、海拔高度不超過2000m；

c、周圍空氣月平均相對濕度不大于95%（25℃）；

d、使用在有瓦斯（甲烷）和煤塵爆炸性危險的場所。

e、在無損壞絕緣的氣體或蒸汽環境中。

DGS50/127L(A)礦用隔爆型LED巷道燈 工礦燈 煤安證

       防爆型式：礦用隔爆型；

       防爆標志：“ExdI”

執行標準:

             GB3836-2000《爆炸性氣體環境用電氣設備》

 MT221-2005《煤礦用防爆燈具》

結構特征

該燈具按GB3836-2000《爆炸性氣體環境用電氣設備》設計制成隔爆型，符合MT221-2005《煤礦用防爆燈具》性能要求。殼體采用鋁合金制成，有較高的耐腐蝕性能，玻璃板為硬質硼硅鋼化玻璃，耐沖擊強度高，并設有金屬保護網，腔殼與外界之間均設有隔爆結合面，保證了使用安全，隔爆面涂204-1置換型防銹油。各腔殼均有橡膠圈密封，保證了防水防塵的性能。具體結構如圖所示：

1. 燈蓋 2. 防護網 3. 玻璃罩后蓋 4. 反射器 5..接線嘴 6.接地殼體

7. 接線端子 8.電源部分 9. 安裝座 10. 手鈕   11.LED光源 12.燈體

             開箱及檢查

按裝箱單檢查內容是否齊全，檢查巷道燈是否完好無損，檢查巷道燈各部位是否有松動現象。

 受控零部件

主要零（元）部件及重要材料明細

序號 零部件名稱 型號規格 材質 受控類別

1 殼體 ZL102 ZL102 C

2 玻璃罩 224×224×12 鋼化玻璃 D

3 密封圈 φ28×20 橡膠 D

4 LED光源 30W/50W/70W   D

5 電源模塊 30W/50W/70W    D

安裝與使用

1、該燈適用于127V供電網絡，使用環境溫度為-20℃~40℃。

2、巷道燈應安裝在防止滴水的地方。

3、巷道燈使用時，接入井下網路電源，經分成盒將電纜引入端殼內也可通過端殼鏈形連接。

4、引入電纜外徑zui小為φ10，zui大為φ14，密封橡膠圈切有同心園，可根據電纜外徑選用，電纜引入后，旋緊出線嘴，并將壓線板壓緊，防止電纜自行拔脫，內部設有接地端子，使用時可靠接地。

 警示

1.注意事項

1.1使用前應詳細閱讀使用說明書，以免發生意外或損壞。

1.2本產品維修需要專業人員維修，如維修請與本公司。維修時不允許更改電子線路、更換元器件、更改參數。

1.3巷道燈使用前應認真檢查，使用中若發現異常現象，請與我公司。

1.4使用時，燈具表面有一定溫升，屬正常現象；透明件中心溫度較高，不得用手觸摸，以防***。

2.安全警示

2.1在使用中應避免猛烈摔打、碰撞。

2.2 有故障的LED巷道燈嚴禁下井使用。

2.3 維修或更換元件時首先切斷電源，嚴禁帶電打開。

2.4 檢修時注意保護隔爆面，檢查緊固件和密封圈，如有損壞應及時更換。

2.5根據《煤礦安全規程》的規定，額定電壓超過36V時，應采用短路、過載和漏電保護的照明信號綜合保護裝置配電。

2.5維修操作由專業人員進行，配備專用工具。

2.6本公司警告客戶，請嚴格按使用說明書要求使用和操作。否則將會影響使用壽命，甚至產生嚴重后果。凡未按說明書進行的操作行為所引起的一切不良后果，本公司不承擔責任。

故障分析及處理

 故障分析及處理

 事故現象 原因分析 處理方法

燈光暗淡 LED光源損壞 更換LED光源

燈不點亮 線路中有斷路點 查找斷路點并接好

LED光源損壞 更換LED光源或廠商維修處理

備注 維修或更換元件在地面進行

       維護

1、應定期對燈具上的積塵進行清理；

2、維護及保養人員認真閱讀《使用說明書》，熟悉LED燈的結構及電路原理；

3、維修、更換元件時，嚴禁帶電打開。

 運輸、貯存

1、運輸過程中包裝箱不得倒置、倒放、不得遭受強烈的顛簸、震動、碰撞及雪、雨的侵襲。

2、該產品應貯存于沒有雨雪侵入，良好的通風條件，空氣中不含有酸、堿等腐蝕性氣體或粉塵的場所。
